可调色散补偿(TDC)

产品概述

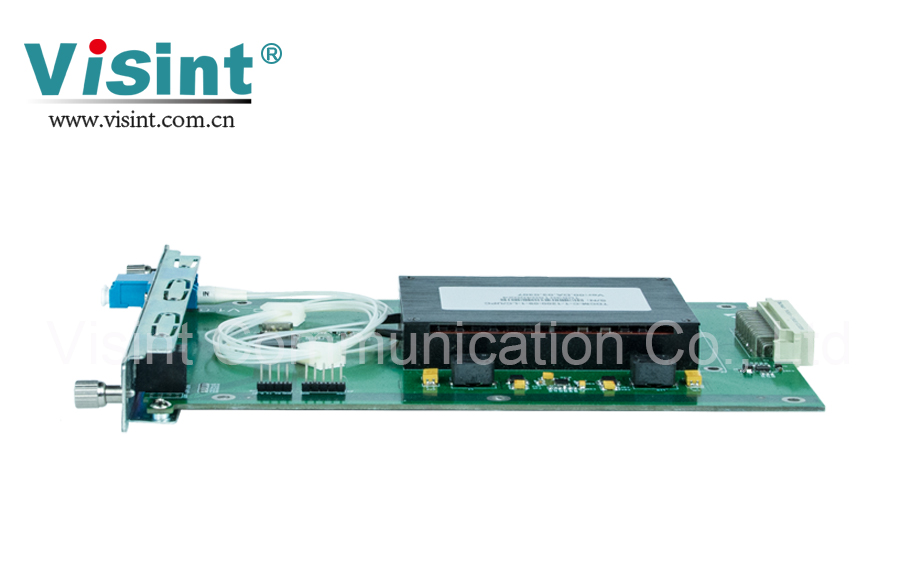

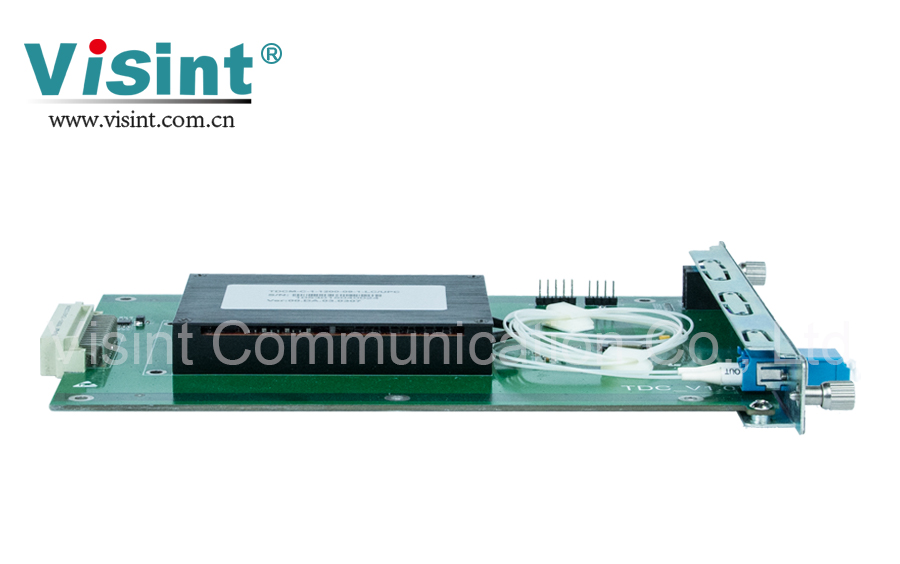

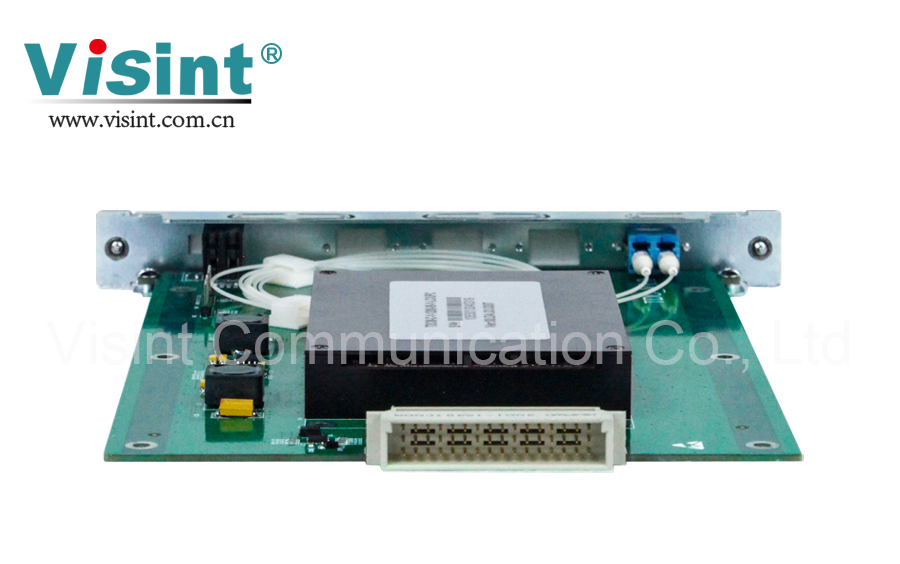

TDC可调色散补偿是汇信特通信研发用于高速传输系统的电可调色散补偿模块,基于温度调节色散补偿光纤输出的原理实现精准色散补偿,可用于10G/40G/100G远距离的光通信传输系统和数据中心互联,具有远距离补偿、高输出精确度以及低插入损耗、低相位抖动、低群延迟抖动、低PDL和PMD等特点。

立即询价

        TDC可调色散补偿是汇信特通信研发用于高速传输系统的电可调色散补偿模块,基于温度调节色散补偿光纤输出的原理实现精准色散补偿,可用于10G/40G/100G远距离的光通信传输系统和数据中心互联,具有远距离补偿、高输出精确度以及低插入损耗、低相位抖动、低群延迟抖动、低PDL和PMD等特点。


  •    低插入损耗,低偏振模色散

  •    色散补偿数度高,补偿距离可达60KM。

  •    光路透明,不改变光信号。

  •    DWDM系统宽波段色散补偿。

  •    支持基于SNMP统一网管平台,网管方式CLI、Web、NetRiver(图形化界面)。


系统参数

技术指标

色散补偿范围

±700nm或±1360nm

工作波长

C&C+ Band(1528.97nm~1567.13nm)

通道间隔

50 GHZ或100 GHZ

绝对色散精度

±25 Ps/nm或±60 Ps/nm

插入损耗

<4dB

回波损耗

50dB

偏振相关损耗

0.1dB

最大输入功率

27dBm

最大功率

<4.5W

网管方式

CLI、NetRiver、Web

板卡尺寸

177 (W)× 20(H)× 225(D)(mm)

环境要求

工作温度

-10℃ ~ 70℃

存储温度

-40℃ ~ 80℃

相对湿度

5% ~ 95% 无凝结

安全与EMC

符合FCC、UL、CE、TUV、CSA标准

功耗

<10W

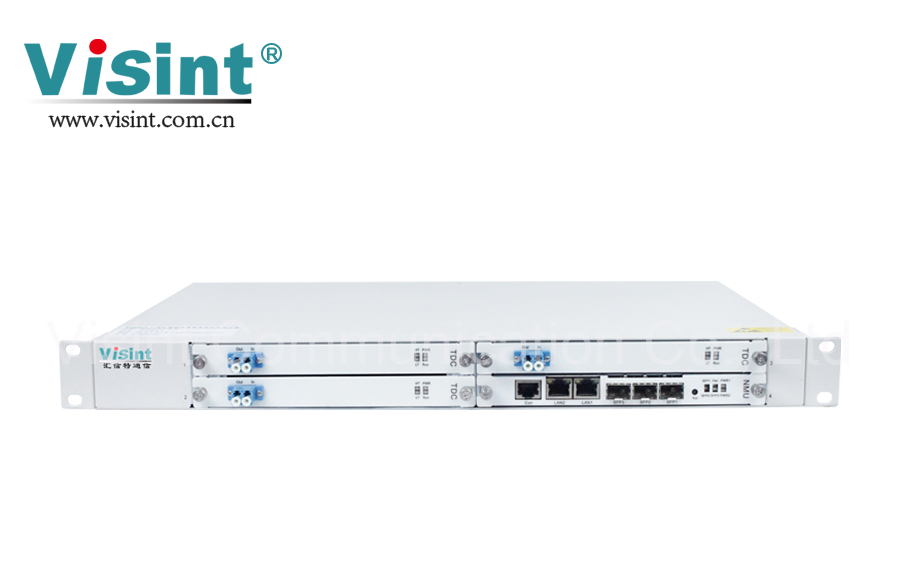

        汇信特Vispace 1000系列产品色散补偿设备广泛应用于解决光通信长距离传输因色散和非线性失真而距离受限问题。该设备串联在光通信线路上,对业务完全透明,配合放大设备根据光通信系统需要放置。

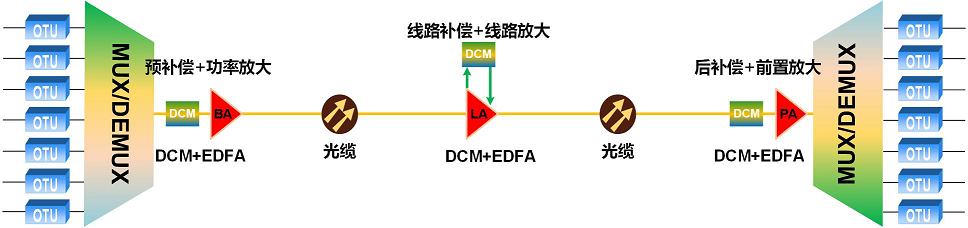

 图1 色散补偿应用图
