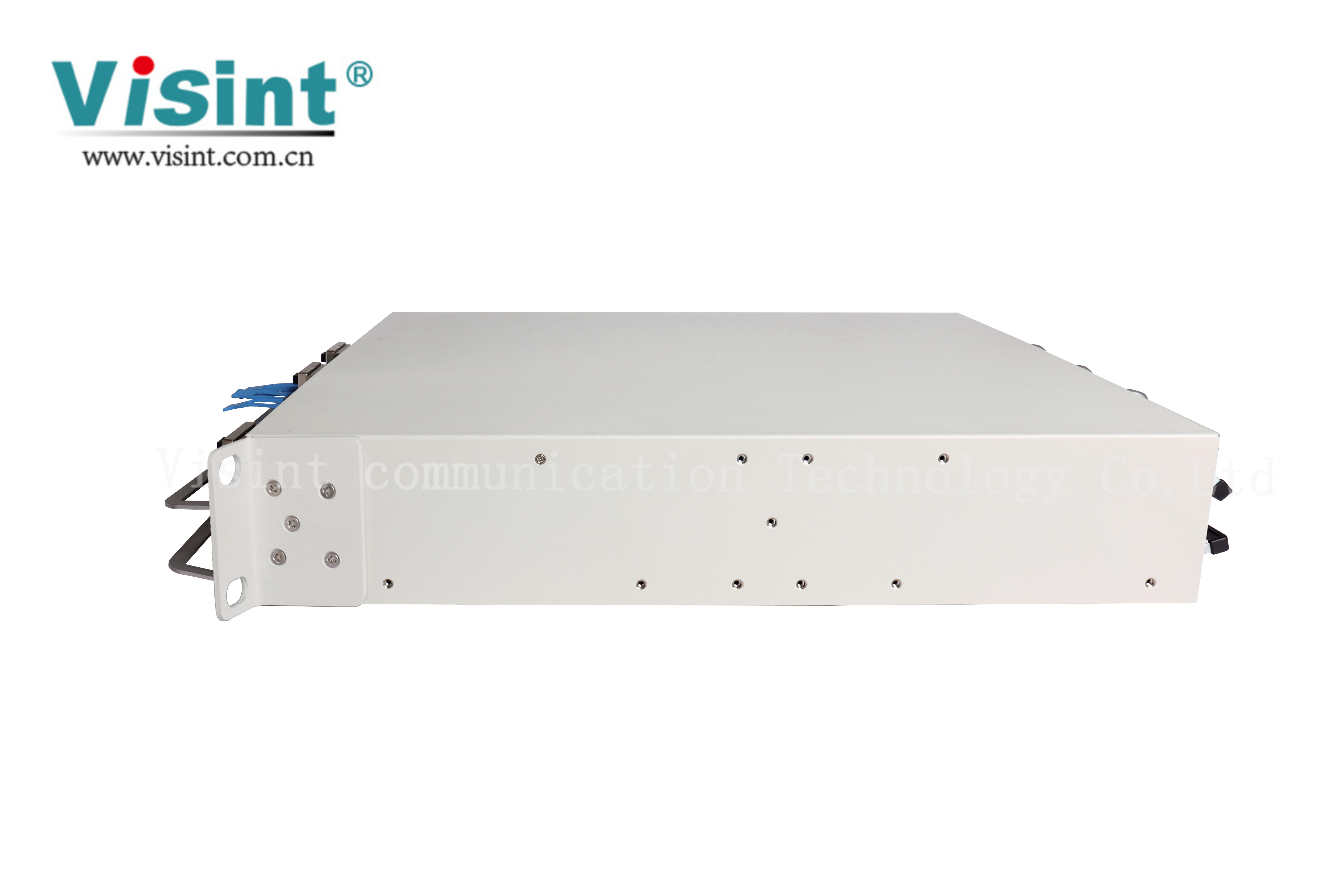

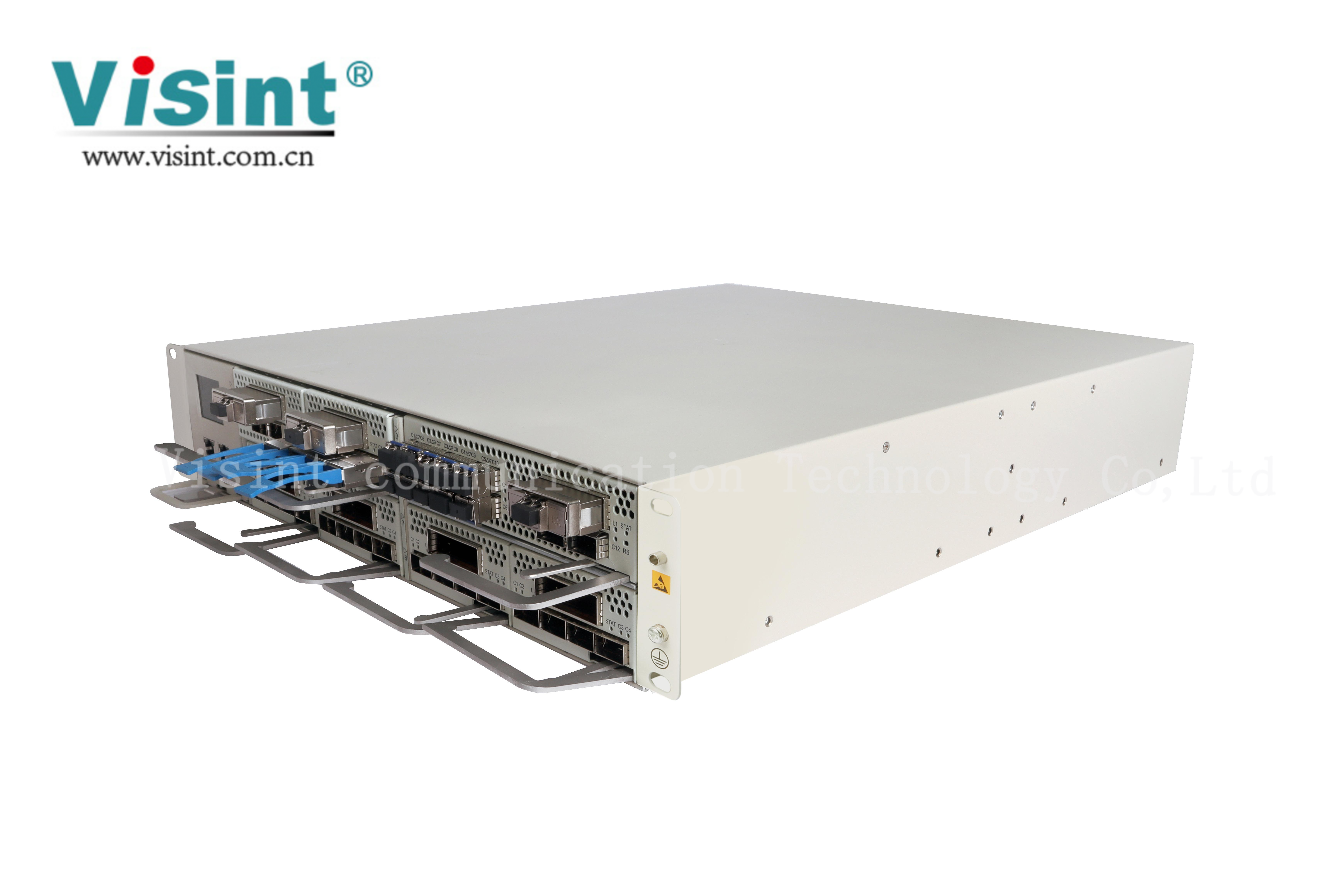

DCI-BOX Ⅰ电层设备(2U)

产品概述

DCI-BOX Ⅰ系列是汇信特自主研发的高速率波分传输产品,业务盘支持多业务、大容量传输组网应用,主要定位于营运商和互联网企业数据中心机房互联,也可应用于(本地网)城域网汇聚层和接入层长途网的各种传输应用。整机最大支持6.4Tbps传输容量,为用户提供各种不同容量、不同传输距离、智能化业务应用的传送解决方案。

立即询价

DCI-BOX Ⅰ系列是汇信特自主研发的高速率波分传输产品,业务盘支持多业务、大容量传输组网应用,主要定位于营运商和互联网企业数据中心机房互联,也可应用于(本地网)城域网汇聚层和接入层长途网的各种传输应用。整机最大支持6.4Tbps传输容量,为用户提供各种不同容量、不同传输距离、智能化业务应用的传送解决方案。

  • 模块化设计:单板采用热插拔设计,支持平滑升级,根据需求可以灵活扩充或删减业务。

  • 6.4T容量设计:最大支持32*100G客户侧,8*200G和8*400G线路侧接入,实现双向3.2Tbps的业务传输容量。通过设备堆叠可有效地将传输容量扩展到单纤25.6Tbps(单波400G*64波)

  • 7nm芯片工艺:基于最先进的单载波7nm相干DSP和光子集成技术,包括CFP2-DCO和终端光学技术,实现超低能耗12W/100G,极大优于业界一般水平(25W/100G)。

  • Super Channel技术:支持多载波超级通道(Super Channel)技术,大大提高了频谱利用率,并能与高性能长距光传送平台Vispace1000系列设备或者任何其他第三方光层传输系统无缝交互,实现光电解耦。

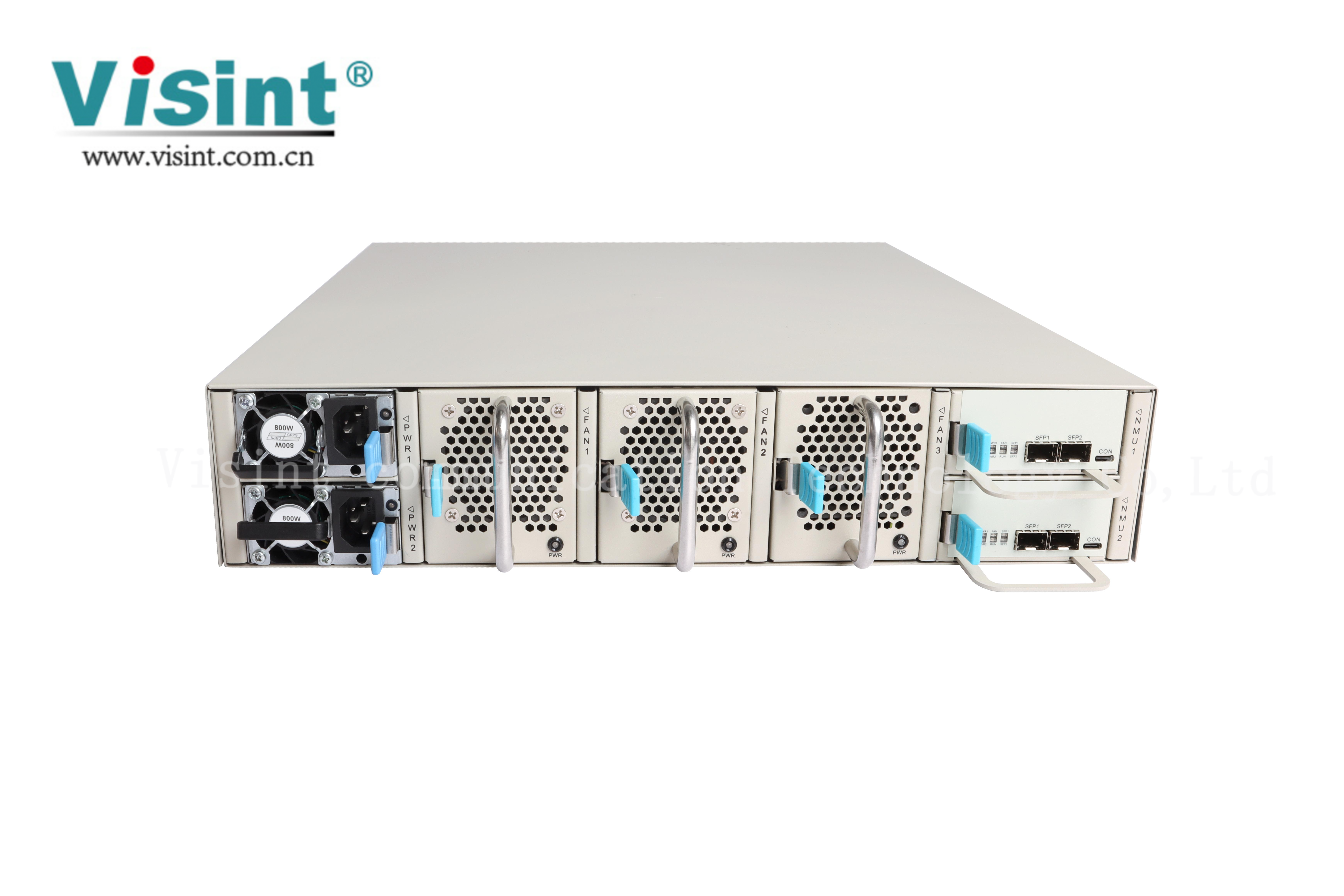

  • 标准DCI机架设计:具备合理的高宽深设计,前进风后出风散热设计,支持双电源1+1热备份,交直流电源DC-48V,满足数据中心机房的服务器机架要求。

  • 具有完备的网络管理协议:支持主流各种接口:WEB,SNMP,CLI,TLI,NMS等多种网管接口。

  • 支持SDN架构网管设计:设备基于SDN化设计理念,可提供开放的Netconf/Yang模型,可以对接联通和电信及其他客户的Netconf/Yang接口需求。

  • 支持网管协议定制开发:可根据客户需要,灵活定制各种网管.


参数指标

描述

单机箱最大容量

6.4Tbps

线路侧调制模式

DP-16QAM@400G; PCS-16QAM@400G

线路侧协议

OpenROADM/OpenZR+/CFEC

业务接入类型

100GE、100GE KR4、OTU4、FlexE、OTUCn

标配网管功能

支持告警实时和历史查询;支持性能的实时监测、相干光性能参数及OSNR实时监控、VOA光功率可调节、100G_200G_400G多业务接入和自由切换,自动激光器关断功能(ALS),任意波道间隔可调技术,最大96波(@100G,@200G)或 64波(@400G)等

增强型选配功能

支持1000+个告警实时和历史查询;支持1000+个性能的实时监测和15分钟和24小时性能统计功能、支持以太网双向断功能,以太网RMON统计功能,支持LLDP监控功能,支持DM时延测试功能,支持PRBS误码测试功能

物理网络拓扑结构

链型、星型、环型

网管方式

SNMP、CLI、NMS、WEB、SDN、Netconf/Yang

环境要求

工作温度

-5℃ ~ 45℃

存储温度

-40℃ ~ 85℃

相对湿度

5% ~ 95%无凝结

尺寸

440(W)×44(H)×534.7(D)(mm)

电源要求(标值)

220V/AC,50Hz;-48V/DC和280V HVDC供电(可选配)

安全与EMC

符合FCC、UL、CE、TUV、CSA标准


应用一:点到点/环 DWDM


 97 点到点/环 DWDM

应用二:两地三中心:DWDM

在容灾方案中主推双链路方案,该方案采用双光纤架构和双 DWDM 设备实现客户层面保护,两个独立的 DWDM 系统通过两根独立的光纤传输数据,保证业务高可靠性传输。


图 98 两地三中心:DWDM
